手動報警開關 青鳥J-SAP-JBF4124
功能特點
內置微處理器，采用SMT表面貼裝工藝。
操作簡單，用手按下操作面板，即能實現向控制器報火警。
J-SAP-JBF4124手動報警開關為白色外觀。
兩線制，信號線無極性。功耗低，通訊距離1000m。
技術參數列表
內容 | 技術參數 |
工作電壓 | DC18V-27V，調制型，控制器提供 |
線制 | 兩線制，信號線無極性 |
工作溫度 | -10~+50℃ |
貯存溫度 | -20~+55℃ |
相對濕度 | ≤95%（40±2℃） |
監視電流 | ≤0.35mA（24V） |
報警電流 | ≤1.5mA（24V） |
確認燈 | 監視狀態時綠色閃亮，報警時紅色常亮 |
外形尺寸 | 90mm長×86mm寬×26.5mm厚（不含明裝底座） |
編址方式 | 使用專用電子編碼器 |
編址范圍 | 1-16 |
通訊距離 | 1000m |
執行標準 | GB19880-2005《手動火災報警按鈕》 GB22370-2008《家用火災安全系統》 |
結構特征、安裝與布線
支持明裝與暗裝兩種安裝方式。
使用專用電子編碼器對其設定地址碼（1-16）。
端子1、2分別接信號線L1和L2，無極性，信號線采用ZR-RVS-2×1.5mm2雙絞線。
按鈕主體應在布線檢查后、調試之前安裝，防止因不恰當安裝作業造成損失。

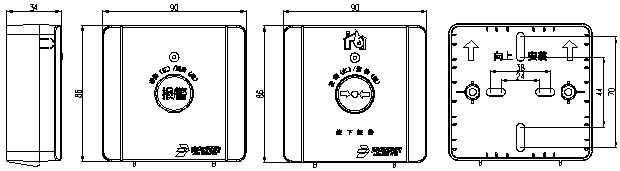

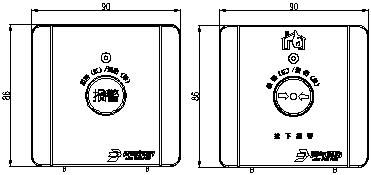

外形結構及安裝尺寸圖
a.J-SAP-JBF4124含明裝底座。
b.J-SAP-JBF4124不含明裝底座。
端子示意圖
說明
端子1、2分別接信號線L1和L2，無極性。
注意事項
暗裝方式：產品接線后放入預埋盒內，用包裝內的安裝螺釘與預埋盒連接。預埋盒外輪廓最小尺寸為83mm×83mm，小于該尺寸的預埋盒不支持暗裝方式。
明裝方式：需額外配接明裝底座使用，安裝時先將明裝底座敲漏孔敲掉，將導線穿過敲漏孔，明裝底座與墻體固定后進行產品接線，最后將產品底座與明裝底座連接。

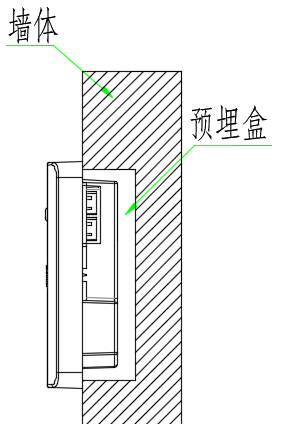

暗裝方式
明裝方式
