輸入/輸出模塊 青鳥JBF4142
功能特點
內置微處理器，采用SMT表面貼裝工藝。
回路信號處理電路與輸入輸出檢測信號處理電路實現電氣隔離，抗干擾能力強。
根據現場需要可選擇DC24V有源輸出或無源輸出。
具有一組繼電器輸出觸點，觸點容量DC30V/2A。
具備狀態監測和多種故障檢測功能。
插拔式結構，易于施工、維護方便。
四線制，其中信號線無極性，24V電源線有極性。功耗低，信號線通訊距離1500m。
技術參數列表
內容 | 技術參數 |
工作電壓 | DC24V |
回路總線 | DC18V-27V，調制型，控制器提供 |
線制 | 四線制，信號線無極性，24V電源線有極性 |
工作溫度 | -10~+50℃ |
貯存溫度 | -20~+55℃ |
相對濕度 | ≤95%（40±2℃） |
監視電流 | ≤0.25mA（24V） |
報警電流 | ≤1mA（24V） |
觸點容量 | DC30V /2A |
確認燈 | 監視狀態時輸入動作燈紅色閃亮、輸出動作燈紅色閃亮，動作狀態時輸入動作燈紅色常亮、輸出動作燈紅色常亮，故障狀態時輸入動作燈不亮、輸出動作紅色閃亮 |
外形尺寸 | 85mm長×85mm寬×41mm厚 |
編址方式 | 使用專用電子編碼器 |
編址范圍 | 1-200 |
通訊距離 | 1500m |
執行標準 | GB16806-2006《消防聯動控制系統》 |
結構特征、安裝與布線
采用明裝方式，通過預埋盒或使用膨脹螺絲將底座固定在墻上，安裝孔距為60mm。
使用專用電子編碼器對其設定地址碼（1-200）。
L1端子4、L2端子5分別接信號線L1和L2，無極性；24V端子1、GND端子3分別接電源線DC24V、GND，有極性。
信號線采用ZR-RVS-2×1.5mm2雙絞線，電源線采用NH-BV-2×2.5mm2導線。
模塊主體應在布線檢查后、調試之前安裝，防止因不恰當安裝作業造成損失。
外形結構圖
安裝尺寸圖

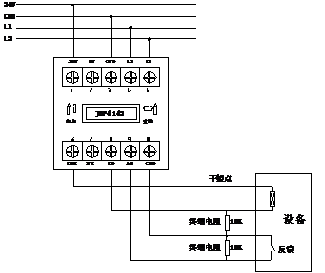

接線示意圖
無源輸出
有源輸出
說明
L1端子4、L2端子5分別接信號線L1和L2，無極性。
2V端子1、GND端子3分別接電源線DC24V、GND，有極性。
輸入功能
AS+端子9、GND端子10接應答（無源觸點），且需在監視設備的動合端并聯10KΩ終端電阻。
輸出功能
a.無源輸出時，CV端子2空置，CO端子8、COM端子6接被控設備（無源觸點），CO端子8和GND端子10需并聯10KΩ終端電阻。
b.有源輸出時，CV端子2與24V端子1連接，CO端子8、GND端子10接被控設備，且需在被控設備端并聯10KΩ終端電阻，模塊啟動后CO端子8輸出24V。
