輸入/輸出模塊 青鳥JBF5155
功能特點
內置微處理器，采用SMT表面貼裝工藝。
具有脈沖點動輸出與持續輸出2種方式，輸出信號為DC24V/80mA，用于對消防泵、風機等大型專線聯動消防設備的啟、?？刂?。
輸入、輸出端均具有斷線監控功能。
插拔式結構，易于施工、維護方便。
兩線制，專用線路有極性。功耗低，通訊距離1500m。
技術參數列表
內容 | 技術參數 |
專線輸出 | DC24V-28V，控制器提供 |
線制 | 兩線制，專用線路有極性 |
工作溫度 | -10~+50℃ |
貯存溫度 | -20~+55℃ |
相對濕度 | ≤95%（40±2℃） |
監視電流 | ≤0.3mA |
報警電流 | ≤90mA |
輸出信號 | DC24V/80mA |
確認燈 | 監視狀態時輸入動作燈紅色閃亮、輸出動作燈不亮，動作狀態時輸入動作燈紅色常亮、輸出動作燈紅色常亮，故障狀態時輸入動作燈不亮，輸出動作燈不亮 |
外形尺寸 | 85mm長×85mm寬×40.5mm厚 |
通訊距離 | 1500m |
執行標準 | GB16806-2006《消防聯動控制系統》 |
結構特征、安裝與布線
采用明裝方式，通過預埋盒或使用膨脹螺絲將底座固定在墻上，安裝孔距為65mm。
SL+端子3、SL-端子2分別接在控制器中多線控制盤單元對應的專線輸出端子SL+和SL-，有極性。
專用線路采用NH-RVS-2×2.5mm2導線。
模塊主體應在布線檢查后、調試之前安裝，防止因不恰當安裝作業造成損失。
按照GB50116-2013《火災自動報警系統設計規范》的有關規定，消防泵、風機等大型消防設備需聯動控制與手動控制2種方式啟動。

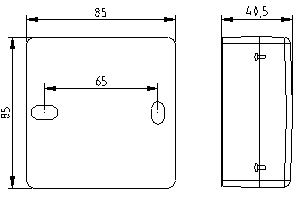

外形結構圖
安裝尺寸圖

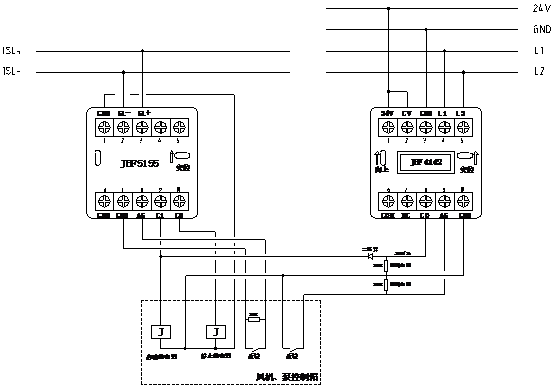

JBF5155輸入/輸出模塊脈沖點動輸出控制大型消防設備接線示意圖
說明
適用于自身完成啟動自保持的設備控制箱，需具備啟動、停止兩組中間繼電器。繼電器線圈阻抗要求300Ω-5KΩ。
SL+端子3、SL-端子2分別接專線輸出端子SL+和SL-，有極性。
AS端子8、GND端子1或6、7分別接回答（無源觸點），且需在監視設備的動合端并聯10KΩ終端電阻。
C1端子9和GND端子1或6、7分別接啟動繼電器線圈兩端。
C0端子10和GND端子1或6、7分別接停止繼電器線圈兩端。
按下控制器相應操作鍵后，啟動C1端子9、停止C0端子10分別輸出兩組DC24V脈沖信號。

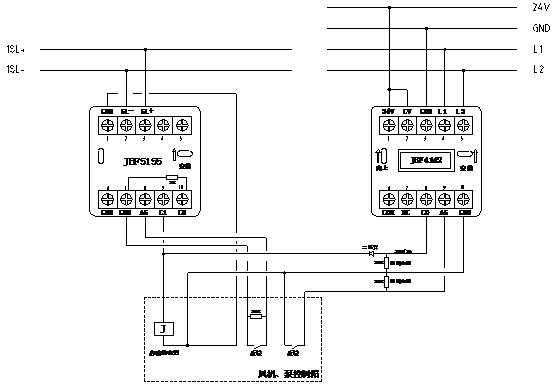

JBF5155輸入/輸出模塊持續輸出控制大型消防設備接線示意圖：
說明
適用于自身不完成啟動自保持的設備控制箱，只具備一組中間繼電器。繼電器線圈阻抗要求300Ω-5KΩ。
AS端子8、GND端子1或6、7分別接回答（無源觸點），且需在監視設備的動合端并聯10KΩ終端電阻。
C1端子9和GND端子1或6、7分別接啟動繼電器線圈兩端。
啟動C1端子9持續輸出DC24V，停止狀態時DC24V撤銷。
注意事項
輸出方式可通過控制器“設置多線登記及故障檢測”菜單下的“輸出狀態”進行設置，其中“0”代表持續輸出，“1”代表單次輸出，即脈沖點動輸出。
持續輸出時僅端子C1有輸出信號，啟動時輸出DC24V，停止時不輸出。
單次輸出時端子C1、端子C0均有輸出信號，啟動時端子C1輸出DC24V，2秒后停止輸出；停止時C0輸出DC24V，2秒后停止輸出。
