點型家用感溫火災探測器(A2R)青鳥JBF4112
功能特點
內置微處理器，采用SMT表面貼裝工藝。
探測器對自身采集到的數據進行存儲和判斷，具有自診斷功能。
抗干擾能力強，抗灰塵附著、抗電磁干擾、抗溫度影響、抗腐蝕、抗外界光線（光源）干擾。
抗?jié)駸崮芰姡蟹浪幚?，可適應不同氣候環境的要求。
探測器為A2R類，具備定溫與差溫報警功能。
采用玻璃封裝溫敏電阻，對溫度響應速度快。
可實時輸出溫度值功能，通過控制器查看現場的溫度變化曲線。
具有聲報警功能，在終端電壓VDC≥22V條件下，支持同時報警數量≤32只。
兩線制，信號線無極性。功耗低，通訊距離1500m。
技術參數列表
內容 | 技術參數 |
工作電壓 | DC18V-27V，調制型，控制器提供 |
線制 | 兩線制，信號線無極性 |
工作溫度 | -10~+50℃ |
貯存溫度 | -20~+55℃ |
相對濕度 | ≤95%（40±2℃） |
監視電流 | ＜0.25mA（24V） |
報警電流 | ＜6mA（24V） |
聲壓級 | 初始聲壓小于45dB，逐漸增大至58dB |
確認燈 | 監視狀態瞬時微亮，報警紅色常亮 |
外形尺寸 | Φ100mm×41mm |
編址方式 | 使用專用電子編碼器 |
編址范圍 | 1-200 |
保護面積 | 20-30m2 |
通訊距離 | 1000m |
執行標準 | GB4716-2005《點型感溫火災探測器》 GB22370-2008《家用火災安全系統》 |
結構特征、安裝與布線
用2只M4的螺釘將探測器底座JBF-VB4301B緊固在預埋盒上。
使用專用電子編碼器對其設定地址碼（1-200）。
端子L1、L2分別接信號線L1和L2，無極性，信號線采用ZR-RVS-2×1.5mm2雙絞線。
將探測器嵌入底座，按順時針方向擰緊即可。
外形結構圖
安裝示意圖
配接底座
探測器配接JBF-VB4301B型底座。

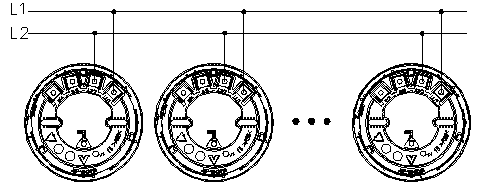

接線示意圖
安裝注意事項
安裝時宜戴手套操作，以保持探測器外殼清潔。
建議檢測驗收前加防塵罩保護，但系統正式運行前務必去掉防塵罩。
定期進行加溫試驗，建議每半年一次。
