防爆點型感溫火災探測器(A2R、本安型)青鳥JBF4111-Ex
功能特點
內置微處理器，采用SMT表面貼裝工藝。
探測器對自身采集到的數據進行存儲和判斷，具有自診斷功能。
抗干擾能力強，抗灰塵附著、抗電磁干擾、抗溫度影響、抗腐蝕、抗外界光線（光源）干擾。
抗?jié)駸崮芰?qiáng)，有防水處理，可適應不同氣候環境的要求。
探測器為A2R類，具備定溫與差溫報警功能。
采用玻璃封裝溫敏電阻，對溫度響應速度快。
可實時輸出溫度值功能，通過控制器查看現場的溫度變化曲線。
防爆類型為本質安全型，適用于工業與民用建筑中存在易燃易爆氣體的危險場所（1區、2區）。
使用時必須配接安全柵，每只安全柵后所帶防爆型感溫探測器≤10只，每個報警回路使用安全柵的數量不得超過6只。
探測器兩線制，信號線無極性，功耗低，通訊距離1500m。配接的安全柵兩線制，信號線有極性。
技術參數列表
內容 | 技術參數 |
工作電壓 | DC18V-27V，調制型，控制器提供（須由安全柵供電） |
線制 | 兩線制，信號線無極性 |
工作溫度 | -10~+50℃ |
貯存溫度 | -20~+55℃ |
相對濕度 | ≤95%（40±2℃） |
監視電流 | ≤0.3mA（24V） |
報警電流 | ≤1mA（24V） |
確認燈 | 監視狀態瞬時微亮，報警紅色常亮 |
外形尺寸 | Φ100mm×41mm |
編址方式 | 使用專用電子編碼器 |
編址范圍 | 1-200 |
保護面積 | 20-30m2 |
通訊距離 | 1500m |
防爆標志 | Ex ib IIC T6 Gb |
本安防爆參數 | Ui≤28VDC，Ii≤93mA，Pi≤0.65W，Ci=0uF，Li=0mH |
執行標準 | GB4716-2005《點型感溫火災探測器》 GB3836.1-2010《爆炸性氣體環境用電氣設備第1部分：設備通用要求》 GB3836.4-2010《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”保護的設備》標準 |
結構特征、安裝與布線
安裝應按照GB3836.15-2000《爆炸性氣體環境用電氣設備第15部分：危險場所電氣安裝（煤礦除外）》的有關規定進行。
使用專用電子編碼器對其設定地址碼（1-200）。
安全柵應安裝在非防爆區域，安全柵端子1、2分別接信號線L1、L2，務必區分正負極性，不得接反，否則不能正常工作。安全柵端子3、4分別接探測器端子L1、L2。
信號線采用ZR-RVS-2×1.5mm2雙絞線。
將探測器嵌入底座，按順時針?lè)较驍Q緊即可。
外形結構圖

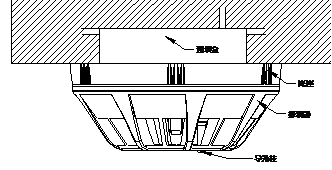

安裝示意圖
配接底座
探測器配接JBF-VB4301B型底座。

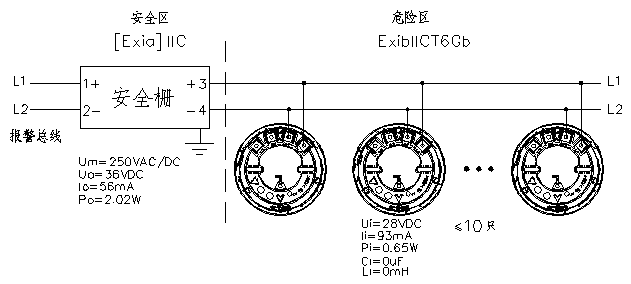

接線示意圖
說明
本安系統參數匹配須遵循如下原則：
Uo≤Ui；Io≤Ii；Po≤Pi；Cc≤Co-Ci；Lc≤Lo-Li
其中，Cc、Lc：安全柵到探測器之間連接電纜（或?qū)Ь€(xiàn)）允許總的最大分布電容和電感；Uo：安全柵最高輸出電壓；Io：安全柵最大輸出電流；Po：安全柵最大輸出功率；Lo：安全柵允許最大外部電感；Co：安全柵允許最大外部電容；Ui：探測器最高輸入電壓；Ii：探測器最大輸入電流；Pi：探測器最大輸入功率；Li：探測器最大內部電感；Ci：探測器最大內部電容。
符號詳細意義見GB3836.4-2010《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”保護的設備》標準。
注意事項
若每個回路中有多只安全柵時，安全柵必須在輸入端并接，禁止級聯使用。
靜電危險，清潔時須用擰干的濕布擦拭。
定期進行加溫試驗，建議每半年一次。
